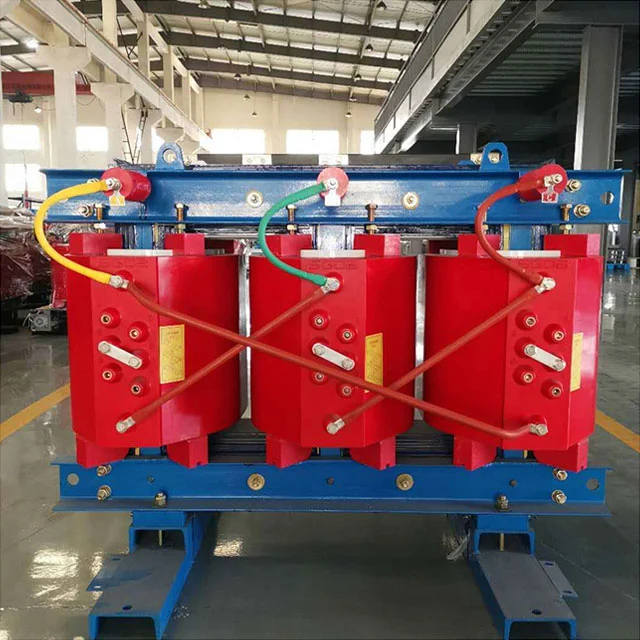

Sebagai pengeluar profesional, SGOB ingin menyediakan anda berkualiti tinggi 200kVA tiga fasa 50Hz pengubah jenis kering, yang merupakan peranti penukaran kuasa tiga fasa tanpa medium penebat cecair. Direka untuk kawasan dalaman dan alam sekitar yang sensitif, ia tergolong dalam kategori Peralatan Teras dan Pengedaran Kuasa Bebas Penyelenggaraan.
Berkualiti tinggi 200kVA Tiga fasa 50Hz Pengubah jenis kering dihasilkan oleh pengeluar profesional China SGOB, yang menyedari penukaran voltan AC melalui prinsip induksi elektromagnet, kapasiti yang dinilai menyesuaikan diri dengan keperluan pengagihan kuasa sederhana, teras dan penggulungan dikemas dengan bahan penebat pepejal.
Sistem penggulungan mengamalkan konduktor tembaga dan penebat komposit resin epoksi gentian kaca, yang terbentuk ke dalam badan pengedap gapless oleh pemutus tekanan vakum.
Teras 200kVa tiga fasa 50Hz pengubah jenis kering mengamalkan lembaran keluli silikon berorientasikan bijirin dengan laminasi jahitan serong penuh, dan permukaannya disalut dengan lapisan cat penebat kelembapan. Saluran pelesapan haba direka dengan laluan udara sarang lebah tiga dimensi, dan pelesapan haba direalisasikan secara aktif dengan bantuan kipas permulaan yang dikawal oleh suhu.
Bar tembaga tahan kakisan untuk menghubungkan terminal, menyokong akses kabel bidirectional. Cangkang mengamalkan teknologi semburan plat keluli yang dilancarkan sejuk, dan antara muka pemasangan penyerap kejutan dikhaskan di bahagian bawah.
Semasa operasi, saluran pengudaraan hendaklah disimpan bebas daripada habuk, dan pengumpulan habuk di saluran pengudaraan hendaklah dibersihkan dengan kerap dengan peralatan pengumpulan habuk tekanan negatif. Semak pengikat terminal penyambung sekali setiap enam bulan, dan kunci semula mereka dengan urutan dengan sepana tork. Ujian rintangan penebat harus dijalankan apabila kelembapan lebih rendah daripada nilai had. Putuskan sambungan semua sambungan luaran sebelum pengukuran. Selepas kegagalan kuasa secara tiba -tiba, peralatan hendaklah dibenarkan berdiri sehingga suhu selaras dengan suhu ambien sebelum dimulakan semula. Pelarut kimia dilarang untuk membersihkan permukaan shell. Hanya detergen neutral yang boleh digunakan untuk mengelapnya.
200kVA Three Phase 50Hz Dry Type Transformer is used in commercial complex distribution room, high-rise building emergency power supply system, hospital operating room backup circuit, data center uninterrupted power supply link, precision manufacturing workshop main cable conversion node, port crane power distribution station and subway station control center and other indoor power hubs requiring fire and explosion protection.
Berbanding dengan transformer jenis kering konvensional, proses pemutus vakum 200kVA tiga fasa 50Hz pengubah jenis kering menghilangkan jurang udara di dalam belitan, dan pelepasan separa jauh lebih rendah daripada struktur yang tidak dimakan. Koefisien pengembangan haba resin epoksi dan konduktor tembaga dipadankan untuk mengelakkan retak lapisan penebat yang disebabkan oleh berbasikal haba. Kecekapan pertukaran haba struktur pelesapan haba tiga dimensi melampaui sirip planar tradisional, dan kenaikan suhu dikurangkan di bawah beban yang sama. Teknologi teras semua sendi cenderung mengurangkan kehilangan litar magnet, dan arus tanpa beban lebih baik daripada tahap umum industri. Lapisan pencegahan karat perumahan pelindung melepasi ujian semburan garam dipercepatkan, dan tidak ada risiko kakisan bagi bahagian logam dalam persekitaran basah.
| Model | Tiada kehilangan beban (W) |
Kerugian beban (120%) |
Suci (%) |
Noload semasa (%) |
Tahap bunyi (LPA) db |
Berat (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Model | Dimensi (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| Sc (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| Sc (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| Sc (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| Sc (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| Sc (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| Sc (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| Sc (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| Sc (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| Sc (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| Sc (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| Sc (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| Sc (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| Sc (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| Sc (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| Sc (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| Sc (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| Sc (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Model | Kapasiti (kva) | Panjang (Mm) |
Lebar (mm) | Ketinggian (Mm) |
Membujur (mm) | Mendatar (mm) | Berat (kg) |
| Sc (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| Sc (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| Sc (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| Sc (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| Sc (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| Sc (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| Sc (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| Sc (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| Sc (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| Sc (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| Sc (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| Sc (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| Sc (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| Sc (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| Sc (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| Sc (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| Sc (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| Sc (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Adakah struktur penyejukan tiga dimensi memerlukan penyelenggaraan tambahan?
Modul kipas mengamalkan reka bentuk meterai galas, dan boleh diganti secara keseluruhan selepas masa operasi terkumpul mencapai ambang, tanpa pelinciran dan penyelenggaraan.
Bagaimana untuk mengelakkan kakisan terminal di kawasan pantai dengan kabus garam yang tinggi?
Perhubungan penyaduran 200kva tiga fasa 50Hz pengubah jenis kering adalah proses komposit multilayer aloi nikel-zink dengan lengan perlindungan terminal pilihan yang boleh dipasang untuk mengasingkan hubungan semburan garam.
