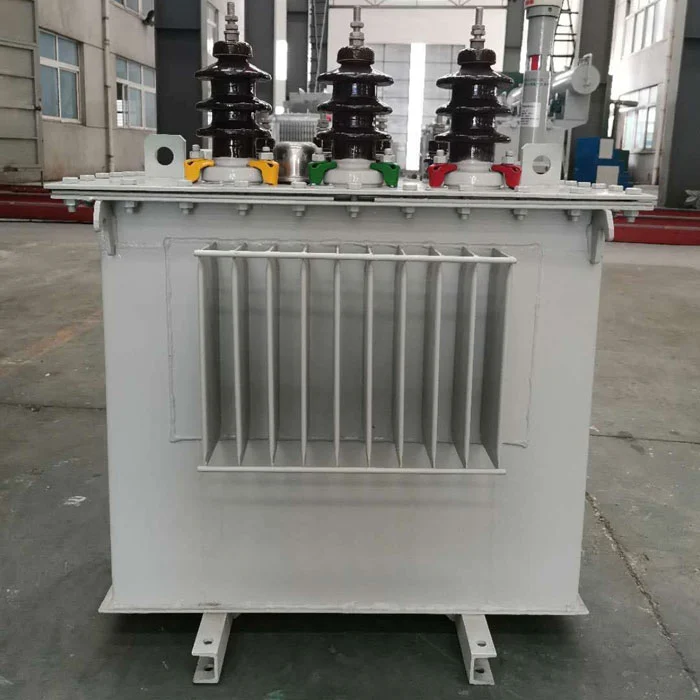

SGOB Pelesapan Haba Berkesan 100 kVA Transformer Pengagihan Eksport bekalan China direka bentuk untuk kawalan haba yang stabil di bawah beban berterusan. Dengan penyejukan peredaran minyak yang dioptimumkan dan teras keluli silikon kehilangan rendah, ia memastikan pengurusan haba yang cekap, mengurangkan sisa tenaga dan operasi yang boleh dipercayai untuk rangkaian kuasa komersial dan perindustrian.
SGOBPengubah Agihan 100 kVA Pelesapan Haba Berkesan Pengeksport direka bentuk dengan minda operasi lapangan yang praktikal, menekankan tingkah laku suhu, kebolehsuaian beban dan kestabilan kitaran panjang berbanding data prestasi makmal sahaja.
Dalam kebanyakan pengubah pengedaran standard, haba diuruskan terutamanya melalui perolakan minyak asas tanpa laluan aliran dalaman yang dioptimumkan. Ini selalunya membawa kepada kenaikan suhu setempat di bawah beban berterusan.
SGOB menambah baik ini dengan memfokuskan pada pengoptimuman laluan haba:
- Mengurangkan zon minyak bertakung di dalam struktur tangki
- Meningkatkan aliran minyak berarah di dalam saluran penggulungan
- Meningkatkan kecekapan pemindahan haba gegelung ke minyak
- Mengawal pembentukan hotspot di bawah beban jangka masa panjang
- Menstabilkan lengkung kenaikan suhu dan bukannya kawalan puncak jangka pendek
Berbanding dengan model konvensional, penambahbaikan utama bukanlah "lebih penyejukan," tetapi pengedaran haba yang lebih terkawal.
Pengubah Agihan 100 kVA Pelesapan Haba Berkesan SGOB direka berdasarkan persekitaran pemasangan sebenar seperti bangunan komersial, kilang kecil dan pencawang luar.
Sorotan struktur:
- Sokongan belitan yang diperkukuh untuk mengurangkan ubah bentuk di bawah pengembangan haba
- Jarak gegelung yang dioptimumkan untuk meningkatkan penembusan minyak
- Sistem penguncian mekanikal untuk mengurangkan anjakan akibat getaran
- Struktur tangki direka untuk peredaran perolakan yang konsisten
- Kestabilan pengedap yang lebih baik untuk mengelakkan penuaan haba yang berkaitan dengan kelembapan
Struktur ini menyasarkan kebolehpercayaan medan jangka panjang dan bukannya prestasi ujian jangka pendek.
Daripada hanya meningkatkan kapasiti penyejukan, SGOB mengurangkan haba pada sumber penjanaan.
Pendekatan kejuruteraan:
- Keluli silikon kebolehtelapan tinggi mengurangkan kehilangan arus magnetisasi
- Susun atur penggulungan tembaga meminimumkan pemanasan rintangan
- Struktur teras pusingan langkah meningkatkan keseimbangan pengagihan fluks
- Pemanasan harmonik dikurangkan di bawah keadaan beban berubah-ubah
- Kehilangan arus pusar yang lebih rendah melalui pemprosesan laminasi yang dioptimumkan
Strategi "kurangkan haba dahulu, kemudian hilangkan" ini meningkatkan kecekapan dengan lebih berkesan daripada peningkatan penyejukan sahaja.
Berbanding dengan transformer pengudaraan jenis kering atau asas, rendaman minyak membawa kelebihan terma yang jelas:
Kelebihan sistem terendam minyak SGOB:
- Minyak bertindak sebagai penebat dan medium pemindahan haba
- Penyebaran haba lebih cepat berbanding sistem penyejukan udara
- Suhu yang lebih stabil di bawah kitaran beban puncak
- Toleransi beban yang lebih baik dalam permintaan tinggi dalam masa singkat
- Risiko kerosakan penebat yang lebih rendah akibat lonjakan suhu
Ini menjadikannya lebih sesuai untuk persekitaran beban yang tidak stabil atau turun naik.
Kejuruteraan bahan memainkan peranan penting dalam prestasi pelesapan haba:
- Bahan teras: keluli silikon berorientasikan butiran kehilangan rendah
- Konduktor: kuprum bebas oksigen dengan kerintangan yang stabil di bawah haba
- Penebat: sistem komposit kertas minyak dengan daya tahan haba
- Pengedap: getah anti-penuaan untuk mengekalkan kestabilan tekanan dalaman
- Keluli struktur: badan tangki bertetulang untuk keseimbangan haba dan tekanan
Semua bahan disahkan melalui pemeriksaan masuk yang sejajar dengan kawalan sistem ISO9001.
| Model | Kapasiti (kVA) | HV (kV) | LV (kV) | Kehilangan tanpa beban (kW) | Impedans (%) | Berat (kg) | Dimensi (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBPengubah Agihan 100 kVA Pelesapan Haba Berkesansesuai untuk pengguna yang memerlukan operasi berjam-jam yang stabil dengan turun naik suhu yang minimum.
Persekitaran aplikasi biasa:
- Sistem pengedaran elektrik runcit dan komersial
- Bengkel pembuatan dan pemprosesan kecil
- Stesen pengubah kediaman bandar
- Kemudahan automasi industri ringan
- Sistem kuasa tambahan infrastruktur
- Persekitaran beban bercampur dengan variasi beban yang kerap
Reka bentuk kestabilan termanya amat berfaedah dalam persekitaran dengan suhu ambien yang tinggi atau pengudaraan terhad.
Kebanyakan transformer konvensional bergantung terutamanya pada peredaran minyak pasif tanpa seni bina aliran dalaman yang dioptimumkan, yang boleh menghasilkan pengagihan suhu tidak sekata.
SGOB menambah baik ini dengan memberi tumpuan kepada tiga jurang operasi sebenar:
- Pengagihan haba tidak sekata di dalam struktur belitan
- Pemindahan haba perlahan di bawah beban tinggi berterusan
- Kestabilan haba yang tidak mencukupi semasa turun naik beban
Transformer Agihan 100 kVA menangani isu ini dengan mereka bentuk semula laluan aliran minyak dalaman dan mengukuhkan konsistensi pemindahan haba, bukannya hanya meningkatkan ketebalan bahan atau saiz tangki.
SGOB dikeluarkan oleh Shanghai Industry Transformers Co., Ltd., dengan keupayaan pengeluaran bersepadu:
- 40,000 m² pangkalan pengeluaran moden
- Talian pemotongan dan penyusunan keluli silikon CNC
- Sistem penggulungan gegelung automatik dan pengeringan vakum
- Makmal ujian prestasi elektrik
- Pematuhan penuh dengan piawaian IEC60076 dan GB1094
Syarikat itu memberi tumpuan kepada pengeluaran besar-besaran yang stabil untuk projek infrastruktur global dan bukannya unit tersuai terpencil.
Setiap unit Transformer Agihan 100 kVA menjalani pengesahan berbilang peringkat:
- Ujian kenaikan suhu di bawah keadaan beban penuh
- Pengesahan kecekapan peredaran minyak
- Ujian kekuatan penebat dan dielektrik
- Penilaian tegasan mekanikal litar pintas
- Pengukuran kerugian (tanpa beban dan kehilangan beban)
Ini memastikan tingkah laku terma yang konsisten sebelum penghantaran.
SGOBPengubah Agihan 100 kVA Pelesapan Haba Berkesandiletakkan sebagai penyelesaian pengedaran dioptimumkan kestabilan terma. Daripada bergantung pada andaian penyejukan konvensional, ia menambah baik kawalan aliran haba dalaman, mengurangkan pemanasan didorong kehilangan, dan meningkatkan keseragaman suhu, menjadikannya sesuai untuk sistem pengagihan kuasa komersial dan industri jangka panjang yang memerlukan operasi yang stabil dan mengurangkan kebergantungan penyelenggaraan.
