Penerangan Produk

Pengeluar:Shanghai Industrial Transformer Co., Ltd. (Anggaran 2007)

TheTransformer Rendam Minyak 80 kVA Untuk Pengagihan Kuasa Komersialialah spesifikasi biasa untuk kemudahan komersial kecil hingga sederhana termasuk kedai serbaneka (300-500m²), klinik komuniti, hotel kecil (20-30 bilik), dan bengkel pembuatan ringan dengan jumlah beban bersambung antara 150-250 amperes pada 0.4kV.

Kapasiti Beban 80 kVA – Apakah yang Boleh Dikuasakan?

Jenis peralatan	Kuantiti	Jumlah kecil beban (kVA)
Lampu LED (100W setiap satu)	100 perlawanan	10
HVAC (5kW penyejukan setiap satu)	4 unit	20
Lif (7.5kW)	1 unit	8
Sistem tempat jualan + IT	10 stesen kerja	5
Penyejukan (penyejuk komersial)	6 unit	12
Pelbagai kedai	-	15
Jumlah beban biasa		70 kVA
Margin keselamatan		10 kVA

Transformer Rendam Minyak 80 kVA Untuk Pengagihan Kuasa Komersial ini menyokong campuran komersial biasa di atas dengan rizab kapasiti 10-15% untuk pengembangan masa hadapan.

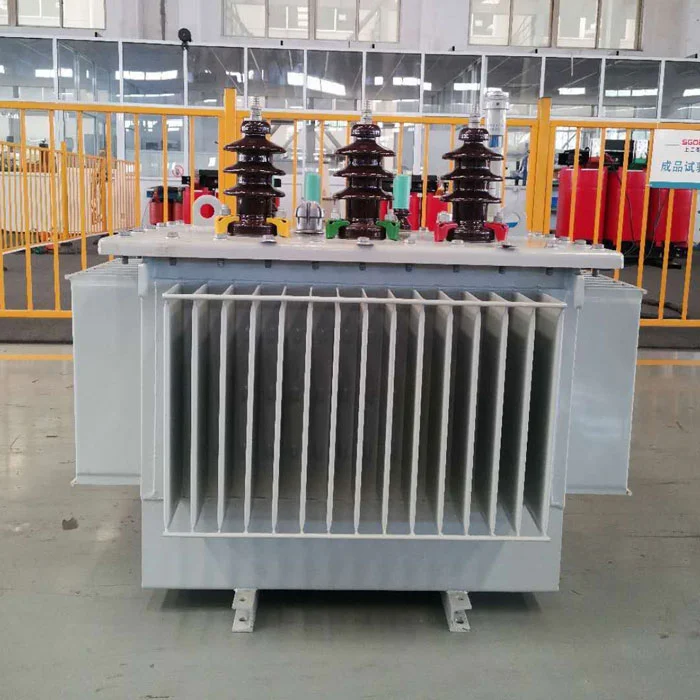

80kva Oil Immersed Transformer

Parameter Teknikal

Kapasiti dinilai	80 kVA
Voltan utama	10 ±2×2.5% / 20 kV
Voltan sekunder	400V / 230V tiga fasa
Kekerapan	50 Hz
Kumpulan sambungan	Dyn11 (standard)
Kehilangan tanpa beban (diukur)	≤0.18 kW (biasa 0.176-0.179)
Kehilangan beban @75°C	≤1.05 kW
Impedans	4%
Arus tanpa beban	≤1.7% (biasa 1.5-1.6%)
Jumlah jisim	540 kg (jisim minyak lebih kurang 105 kg)
Dimensi penghantaran	950 × 600 × 1250 mm (krat)
Kaedah penyejukan	ONAN (Minyak Asli Udara Asli)
Paras bunyi pada jarak 1m	≤55 dB(A)

Nilai Terukur daripada QC Kilang (12 Bulan Terakhir, 47 Unit)

Parameter	Purata ujian kilang	Had IEC	Status
Kehilangan tanpa beban	0.177 kW	0.20 kW (maks)	11.5% di bawah had
Kehilangan beban	1.04 kW	1.10 kW	5.5% di bawah had
Arus tanpa beban	1.55%	2.0%	22.5% di bawah had

Kesemua 47 unit lulus ujian nyahcas separa dengan bacaan antara 2-7 pC (had ≤10 pC).

Kos Tenaga Tahunan – Nombor Nyata

Asas pengiraan: Pengubah 80kVA beroperasi pada beban purata 50% (40 kVA), faktor kuasa 0.85, waktu operasi 5,840 jam/tahun (16j/hari × 365 hari), kadar elektrik $0.12/kWj.

Jenis kerugian	Kuasa (kW)	Tenaga tahunan (kWj)	Kos tahunan
Kehilangan tanpa beban (24/7)	0.18	1,577	$189
Kehilangan beban (pada beban 50%)	1.05 × (0.5)² = 0.26	1,518	$182
Jumlah	0.44 purata	3,095	$371

Pada beban purata 60% (48 kVA), kos tahunan meningkat kepada kira-kira $440.

Tahap Bunyi – Penting untuk Pemasangan Komersial

Transformer komersial sering dipasang berhampiran ruang yang diduduki. Sumber bunyi dan pengurangan dalam hal iniTransformer Rendam Minyak 80 kVA Untuk Pengagihan Kuasa Komersial:

Sumber bunyi	Sumbangan	Mitigasi dalam model ini
Teras magnetostriction	70%	Ketumpatan fluks dikurangkan kepada 1.65T (berbanding standard 1.70T)
Kipas penyejuk (jika dilengkapi)	0%	Tiada peminat – ONAN sahaja
Getaran tangki	20%	Pad anti-getaran antara teras dan tangki
Dengung magnet	10%	Sendi teras step-lap

Tahap tekanan bunyi yang diukur: 53-55 dB(A) pada 1 meter. Untuk rujukan: perbualan biasa ialah 60 dB(A), latar belakang pejabat ialah 45-50 dB(A). Pengubah ini sesuai untuk pemasangan di bilik elektrik bawah tanah bersebelahan dengan lantai yang diduduki apabila penebat dinding yang betul disediakan.

Di manakah 80kVA Sesuai? – Matriks Pemilihan Kapasiti

Jenis kemudahan	Permintaan maks biasa	Penilaian yang disyorkan	kenapa
Kedai serbaneka kecil (200m²)	25-35 kVA	50kVA	80kVA bersaiz besar
Pasar Raya (500m²)	55-70 kVA	80kVA	Padan dengan beban biasa
Hotel kecil (25 bilik)	50-65 kVA	80kVA	Membolehkan puncak beban AC
Klinik kesihatan masyarakat	40-60 kVA	80kVA	Margin lonjakan peralatan perubatan
Kedai mesin ringan (3-5 mesin)	50-75 kVA	80kVA	Arus permulaan motor
Bangunan pejabat (1500m²)	60-85 kVA	100kVA	Garis sempadan 80kVA

Jika permintaan puncak anda melebihi 70 kVA selama lebih daripada 4 jam berterusan, pilih 100kVA sebaliknya.

Keperluan Pemasangan – Kekangan Bangunan Komersial

Keperluan	Unit 80kVA ini	Nota
Luas lantai diperlukan	0.45 m² (870×510mm)	Ditambah akses hadapan 600mm
Pemuatan lantai	540kg + penahanan minyak	1,000 kg/m² minimum
Ketinggian siling	2.2 m minimum	Untuk akses sesendal
Pembukaan pengudaraan	0.15 m² salur masuk + alur keluar	Perolakan semula jadi
Perlindungan kebakaran	Bilik yang mematuhi IEC 60076-12	Wajib untuk isi minyak dalaman
Pembersihan daripada bahan mudah terbakar	1.5 m	Mengikut NFPA 70

Tidak memerlukan: sistem pencegah kebakaran (untuk isipadu minyak <500L yang diisi minyak setiap IEC), bolt asas khas (lubang pelekap disediakan), atau penutup akustik (≤55dB boleh diterima untuk kawasan tidak tidur).

Bukti Kualiti – Kandungan Laporan Ujian Kilang

Setiap 80 kVA Oil Immersed Transformer For Commercial Power Distribution dihantar dengan laporan ujian yang mengandungi nilai terukur ini (bukan sekadar "lulus/gagal"):

Kehilangan tanpa beban pada voltan terkadar (purata 3 fasa)
Arus tanpa beban sebagai peratusan undian
Kehilangan beban pada 75°C dirujuk kepada arus undian
Voltan impedans pada arus undian
Rintangan penebat (utama ke sekunder, primer ke tanah, sekunder ke tanah)
Dielektrik menahan voltan ujian dan tempoh
Voltan kepupusan nyahcas separa dan cas maksimum
Voltan kerosakan dielektrik minyak (≥40 kV setiap IEC 60156)
Ujian pengedap tangki (30 kPa, 24 jam, bacaan tolok tekanan)

Pembeli menerima laporan PDF dengan nombor siri yang boleh dikesan ke kumpulan pengeluaran.

Perbandingan – S11 Baharu 80kVA vs Terpakai/Diperbaharui 80kVA

ParameterBaru S11 (unit ini)S9 terpakai (10+ tahun)Kehilangan tanpa beban0.18 kW0.28-0.32 kWAkos tenaga tanpa beban tahunan (@$0.12)$189$294-336Kehilangan beban pada beban 50%0.26 kW0.31-0.35 kWA kehilangan beban tahunan15$18n$Jumlah kos tenaga tahunan$371$511-581Kos tenaga 10 tahun$3,710$5,110-5,810Harga belian biasa$2,800-3,200$1,200-1,800Jumlah kos 10 tahun$6,500-6,900$6,300-7,600

Keputusan: Unit S11 baharu bersamaan atau mengalahkan jumlah kos S9 terpakai selepas 5-7 tahun, serta jaminan penuh dan tiada kerosakan tersembunyi.

Sejarah Tuntutan Waranti – Khusus 80kVA

Shanghai Industrial Transformer Co., Ltd. telah menghantar 47 unit 80kVA (S11-M-80/10) antara Januari 2024 dan Januari 2026.

Tuntutan jaminan difailkan: 0
Unit yang dipulangkan: 0
Laporan kegagalan lapangan: 0

Unit-unit ini dihantar kepada pelanggan di Filipina (12 unit), Indonesia (8 unit), Nigeria (6 unit), Vietnam (5 unit), dan domestik China (16 unit). Maklumat hubungan untuk rujukan pelanggan boleh diberikan di bawah perjanjian kerahsiaan.

Soalan Lazim – Khusus Pembeli Komersial

S: Apakah jenis dan kuantiti minyak yang tepat untuk kastam?

A: Minyak mineral gred IEC 60296, kira-kira 105 kg seunit. Kod HS 2710.19. Kod HS Transformer 8504.23 (untuk 80kVA). Minyak tidak memerlukan pengisytiharan berasingan apabila dimeterai kilang.

S: Bolehkah ini dipasang pada pad konkrit di luar rumah?

A: Ya. Pemasangan luar memerlukan ketinggian pad minimum 300mm di atas gred, besen penahan tumpahan minyak, dan sesendal kalis cuaca (nyatakan pada pesanan). Sendal porselin standard tahan cuaca tetapi pendedahan UV akan menyebabkan kekuningan kosmetik - tiada kesan prestasi.

S: Apakah gandaan arus masuk?

A: Kira-kira 8-10× nilai arus selama 0.1 saat. Untuk 80kVA pada 400V sekunder, nilai arus = 115A, masuk ≈ 900-1150A untuk kitaran pertama. Pastikan pemutus litar hulu mempunyai ciri lengkung C atau lengkung D (bukan lengkung B).

S: Adakah anda menyediakan penyeliaan pemasangan?

J: Penyeliaan video jauh disertakan (WhatsApp/WeChat). Pentauliahan di tapak tersedia pada $1,800 seminggu serta perjalanan dan penginapan. Notis awal sekurang-kurangnya 7 hari.

S: Apakah penurunan ketinggian?

A: Di atas 1,000m, kurangkan kapasiti undian sebanyak 1% setiap 100m. Pada ketinggian 2,000m, unit 80kVA ini harus dihadkan kepada 72kVA berterusan. Tiada perubahan kepada kerugian - hanya kecekapan penyejukan berkurangan.

S: Bolehkah saya menyambung selari dengan pengubah 80kVA sedia ada?

J: Ya, jika unit sedia ada mempunyai impedans yang sama (4% ±5%), nisbah voltan dan kumpulan sambungan (Dyn11). Ujian arus edaran diperlukan sebelum operasi selari. Kami menyediakan gambar rajah sambungan.

Nilai Jangka Panjang

iniTransformer Rendam Minyak 80 kVA Untuk Pengagihan Kuasa Komersialmemberikan purata kerugian tanpa beban yang diukur kilang sebanyak 0.177kW, paras hingar ≤55 dB(A) dan tuntutan waranti sifar merentas 47 unit yang dihantar. Ia sesuai untuk pasar raya, hotel kecil, dan kemudahan komersial ringan yang memerlukan perkhidmatan 150-250A pada 0.4kV.
