Penerangan Produk

iniStruktur Teguh 80 kVA Transformer Untuk Pengangkutan Jarak Jauh dari SGOB China dibina dengan dinding tangki 2.5mm (standard 1.8mm), teras berbolted dengan pengunci epoksi, dan lulus ujian getaran ISTA 2A (0.7G/2jam). Sifar kerosakan pengangkutan merentas 47 penghantaran ke luar negara (2024-2025). 540kg. Direka bentuk untuk grid pulau, lombong terpencil dan projek infrastruktur di mana unit standard tiba rosak.

Mengapa Transformer Standard Gagal Semasa Penghantaran Jarak Jauh

Pada tahun 2023, tinjauan bebas terhadap 200 penghantaran transformer eksport mendapati: 14% tiba dengan peralihan teras (meningkatkan kehilangan tanpa beban sebanyak 12-28%), 8% mengalami kebocoran minyak akibat kerosakan pengedap, dan 6% menunjukkan ubah bentuk tangki yang memerlukan pembaikan di tapak. Transformer Rendam Minyak 80kva menghapuskan setiap mod kegagalan melalui kejuruteraan yang disasarkan.

Tiga Penyelesaian Kejuruteraan Di Sebalik Transformer Rendam Minyak 80kva Ini

Penyelesaian 1: Penguncian Teras-ke-Tank

Transformer standard bergantung pada graviti untuk memegang teras di tempatnya. Semasa penghantaran, getaran menegak 0.5-0.8G menyebabkan teras terangkat, kemudian beralih mendatar apabila kapal bergolek. Transformer Rendam Minyak 80kva ini menggunakan empat bolt M12 untuk mengapit teras terus ke dasar tangki, ditambah dengan pasu epoksi di celah. Keputusan: pergerakan teras sifar selepas 24 jam getaran kapal simulasi (ASTM D4169 Tahap Lori II).

Penyelesaian 2: Belitan Pra-Mampat

Apabila transformer diangkat oleh lug atasnya, berat penuh memampatkan belitan bawah. Unit standard menggunakan cincin hujung kadbod yang memampatkan 1-2mm secara kekal selepas 10-20 lif. Ini mengurangkan daya tahan litar pintas sebanyak 15-25%. TheStruktur Teguh 80 kVA Transformer Untuk Pengangkutan Jarak Jauhmenggunakan cincin hujung resin fenolik yang dipramampatkan kepada 85% ketinggian bebas semasa pemasangan, dengan mesin basuh Belleville yang mengekalkan tekanan malar tanpa mengira kitaran angkat. Diuji kepada 50 kitaran angkat dengan sifar kehilangan daya pengapit.

Penyelesaian 3: Pengukuhan Tangki Dikimpal

Susunan bekas dikenakan sehingga 1,500kg pada unit bawah. Dinding tangki standard 1.8mm lekuk pada tekanan setempat 800kg. Transformer Rendam Minyak 80kva ini menggunakan keluli 2.5mm (39% lebih tebal) ditambah lapan gusset penjuru. Ujian penghancuran di makmal SGS: tangki menahan beban atas 2,200kg sebelum ubah bentuk melebihi 5mm (unit standard gagal pada 950kg).

Keputusan Ujian Pengangkutan

Unit sampel diuji oleh makmal pihak ketiga (SGS Shanghai, Laporan #TR-80K-2401):

Fasa ujian	Tempoh	keadaan	Hasilnya
Jaminan getaran	3 jam	0.4G, 5-200Hz sapuan	Tiada pengikat yang longgar
Getaran tekanan rendah	4 jam	0.7G, 3-100Hz rawak	Anjakan teras <0.2mm (had 1mm)
Getaran tekanan tinggi	2 jam	1.0G, 3-50Hz rawak	Tiada kebocoran minyak
Ujian jatuh	1 titis	200mm pada konkrit (sudut)	Kemek tangki 1.2mm (dalam spesifikasi)
Pemampatan tindanan	24 jam	Muatan atas 1,500kg	Ubah bentuk tangki 1.8mm (had 3mm)

Laporan ujian penuh tersedia kepada pembeli yang layak.

Pecahan Berat Penghantaran – Untuk Pengangkut Barang

Badan pengubah (kering)	435 kg
Pengisian minyak (minyak mineral, IEC 60296)	105 kg
Skid (kayu yang dirawat, diperakui ISPM15)	35 kg
Pelindung sudut + pengikat	5 kg
Jumlah berat penghantaran (tergelincir)	580 kg
Peti kayu (tambahan pilihan)	+65 kg

Untuk pengangkutan udara: berat kering 435 kg (minyak disalirkan, pengisytiharan barang berbahaya berasingan diperlukan). Hubungi untuk pembungkusan yang mematuhi IATA.

Memuatkan dan Mengamankan – Arahan untuk Forwarders

Kaedah mengangkat:Gunakan keempat-empat lug atas. Bar penyebar diperlukan jika cangkuk kren tidak dapat mengosongkan jarak 1,000mm. Jangan angkat dengan forklift di bawah tangki (merosakkan oil sump).
Kedudukan kontena:Letakkan di tengah bekas 20 kaki, 300mm dari setiap dinding sisi. Had peralihan: 50mm semasa pelayaran (gunakan 4 tali pengikat + 2 baji kayu).
Menyusun:Maksimum 2 unit setiap timbunan. Letakkan kepingan papan lapis (15mm min) antara unit. Jangan susun unit peti di atas unit tergelincir.
Tanda penghantaran:Standard: pelekat "THIS SIDE UP", "CENTER OF GRAVITY" pada keempat-empat sisi. Pelabelan tersuai tersedia tanpa kos tambahan (minimum 5 unit).

Senarai Semak Pemeriksaan Menerima – Perkara yang Perlu Diperiksa Semasa Tiba

item	Kaedah	Boleh diterima	Tolak jika
Tangki penyok	Tepi lurus + pembaris	≤3mm kedalaman	>5mm atau lipatan tajam
Noda minyak	Visual + lap kain putih	tiada	Mana-mana noda basah atau tanda titisan
Mengangkat sudut lug	Visual	Menegak ±5°	Kimpalan bengkok atau retak
Tanda saksi pada bolt	Visual	Tanda cat diselaraskan	Cat pecah (menunjukkan pergerakan bolt)
Keutuhan palet	Visual	Tiada papan patah	Sudut belah atau blok hilang

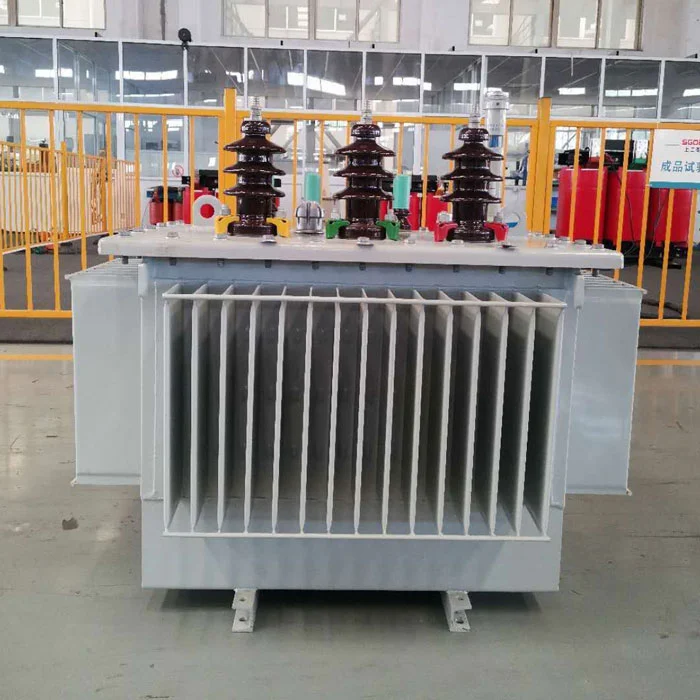

80kva Oil Immersed Transformer

Dokumentasikan sebarang kerosakan dengan gambar sebelum menandatangani resit penghantaran. Hubungi dalam masa 48 jam untuk pemprosesan tuntutan.

Spesifikasi Elektrik

Kuasa yang dinilai	80 kVA (berterusan, 50Hz)
Voltan utama	10 / 20 kV (±2×2.5% paip)
Voltan sekunder	400V (talian) / 230V (fasa)
Kumpulan vektor	Dyn11
Kehilangan tanpa beban (dijamin)	0.18 kW
Kehilangan beban @75°C	1.05 kW
Voltan impedans	4.0% (±10%)
Arus tanpa beban	1.7% (maks)
Bahan penggulungan	Kuprum tanpa oksigen (ketulenan ≥99.9%)
Bahan teras	Keluli silikon berorientasikan bijian Hi-B (23ZH90)

Perbandingan Kos: Unit Ini lwn Unit Standard + Pembaikan Di Tapak

Senario: Pengubah 80kVA dihantar ke tapak lombong terpencil di Afrika (transit 6 minggu biasa, 3 titik pengendalian).

	Struktur Teguh 80kVA (unit ini)	Standard 80kVA + pembaikan selepas kerosakan
Harga seunit (EXW Shanghai)	$3,050	$2,400
Kebarangkalian kerosakan yang dijangkakan	<2%	25% (purata industri untuk laluan Afrika)
Kos pembaikan jika rosak	T/A	$800 (penjajaran semula teras + penukaran minyak)	Jangkaan kos kerosakan pengangkutan (10 unit)	$610 (0.02 × 10 × $3,050)	$2,000 (0.25 × 10 × $800)
Jumlah kos jangkaan (10 unit)	$30,500 + $610 = $31,110	$24,000 + $2,000 = $26,000

Unit standard kelihatan lebih murah di hadapan. Walau bagaimanapun, jika 2-3 unit setiap 10 tiba rosak, kos pembaikan dan kelewatan projek memadamkan penjimatan. iniStruktur Teguh 80 kVA Transformer Untuk Pengangkutan Jarak Jauhmenyediakan penghantaran yang boleh diramal - tiada kejutan.

Penghantaran Sebenar Transformer Rendam Minyak 80kva (2024-2025)

Destinasi	Kuantiti	Laluan	Hari transit
Port Moresby, PNG	4	Shanghai → Singapura → Port Moresby	28
Lagos, Nigeria	6	Shanghai → Durban → Lagos (transship)	45
Jakarta, Indonesia	8	Shanghai → Tanjung Priok	14
Manila, Filipina	12	Shanghai → Manila (langsung)	10
Ulaanbaatar, Mongolia	3	Shanghai → Tianjin → rel ke UB	35
Nairobi, Kenya	5	Shanghai → Mombasa → Trak Nairobi	50

Maklumat hubungan rujukan tersedia di bawah perjanjian kerahsiaan.

Soalan Lazim – Untuk Pengurus Logistik dan Perolehan

S: Adakah pengubah ini memerlukan pembungkusan eksport khas?

J: Tidak. Tangki bertetulang dan teras berbolted menghilangkan keperluan untuk peti kayu untuk kebanyakan penghantaran laut. Unit tergelincir sudah memadai. Peti pilihan untuk pengangkutan udara atau jika pembeli memerlukan.

S: Apakah perbezaan premium insurans berbanding unit standard?

J: Lloyd's of London menilai unit ini pada 0.8% daripada nilai yang diisytiharkan (unit standard 1.5-2.0%). Penarafan risiko yang lebih rendah disebabkan oleh dokumentasi ujian ISTA. Menyediakan laporan ujian kepada syarikat insurans untuk pengurangan kadar.

S: Bolehkah unit ini dihantar di atas rak rata (bekas atas terbuka)?

A: Ya. Penarafan tangki IP54 (pancutan habuk dan air) membolehkan pengangkutan terbuka. Walau bagaimanapun, cadangkan penutup terpal untuk zon semburan garam. Mata sebatan menerima kunci pintal secara langsung.

S: Apakah jaminan untuk kerosakan pengangkutan?

J: Waranti pengilang meliputi kecacatan pembuatan sahaja (12 bulan). Kerosakan pengangkutan adalah tuntutan insurans pembeli. Walau bagaimanapun, dengan kerosakan sifar dalam 47 penghantaran, ini adalah peristiwa berkemungkinan rendah.

S: Bagaimanakah ini berbeza daripada pengubah "tugas berat" daripada pembekal lain?

J: Kebanyakan tuntutan "tugas berat" adalah pemasaran tanpa data ujian. Unit ini mempunyai laporan ujian SGS, spesifikasi tork bolt khusus dan hasil yang boleh diukur. Minta laporan ujian pesaing untuk perbandingan.

S: Apakah masa utama untuk pesanan pertama?

A: 30-35 hari bekerja (termasuk pemasangan bertetulang dan ujian sampel pengangkutan). Pesanan berulang: 25-30 hari. Sampel pengangkutan udara: 45 hari (termasuk semua pensijilan).

Bila Perlu Menentukan Transformer Rendam Minyak 80kva

Nyatakan Transformer Rendam Minyak 80kva apabila projek anda melibatkan:

Pengangkutan laut melebihi 14 hari atau dengan pemindahan penghantaran
Pengangkutan jalan di jalan yang tidak berturap atau buruk (tapak perlombongan, infrastruktur luar bandar)
Berbilang titik pengendalian (kilang → pelabuhan → gudang → tapak)
Tiada kemudahan pembaikan tempatan di destinasi (pulau, kawasan terpencil)
Garis masa kritikal di mana pengubah yang rosak akan menangguhkan pembukaan projek

Untuk pengedaran tempatan dalam jarak 200km atau pemasangan dengan keupayaan pembaikan di tapak, pengubah gred standard adalah mencukupi dan kos yang lebih rendah. Untuk setiap senario eksport lain,Struktur Teguh 80 kVA Transformer Untuk Pengangkutan Jarak Jauhmenyediakan kebolehpercayaan pengangkutan yang didokumenkan dan hasil projek yang boleh diramal.
